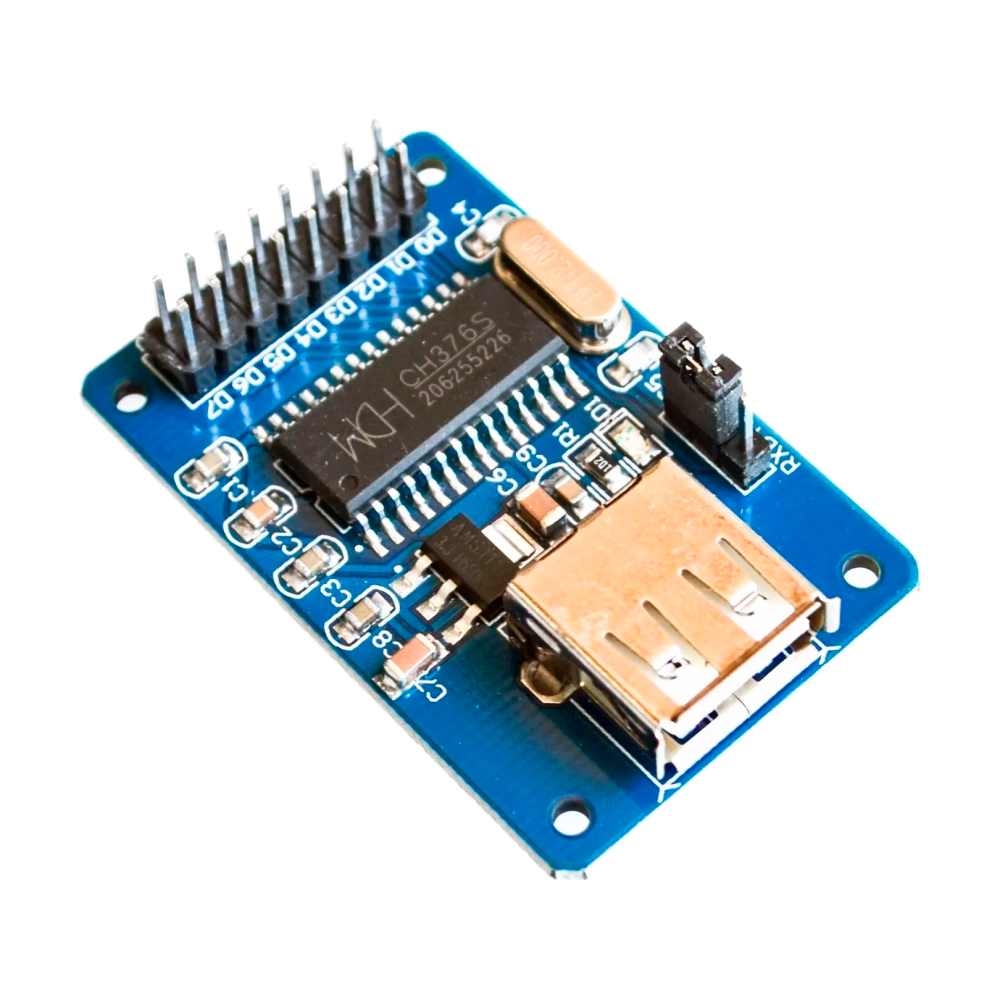

El módulo CH376 se utiliza como chip de control y gestión de archivos, utilizado para leer y escribir archivos desde un microcontrolador a una unidad flash USB o tarjeta SD.
El módulo CH376 se utiliza como chip de control y gestión de archivos, utilizado para leer y escribir archivos desde un microcontrolador a una unidad flash USB o tarjeta SD.
El módulo CH376 puede ser utilizado con dispositivo USB directamente o en modo USB-HOST. Para ello, es posible configurar el protocolo de comunicación USB a usar. También se puede configurar internamente el firmware para manejar dispositivos de almacenamiento masivo, la interfaz de comunicación para la tarjeta SD, y el sistema de archivos a trabajar (FAT12, FAT16 y FAT32). Soporta dispositivos de almacenamiento USB comunes (Disco Duro USB, Memoria flash USB o Tarjeta de Lectura USB), y Tarjetas SD (Tarjetas SD con capacidad estándar, Tarjeta HC-SD con alta capacidad, Tarjeta MMC y Tarjeta TF compatibles). Admite tres interfaces de comunicación: Paralelo de 8 bits, Interfaz SPI, o Interfaz Serial.
El módulo CH376 es totalmente compatible con dispositivos basados en el CH372, o el módulo USB-HOST CH375.
Características:
• Compatible con USB 2.0
• Soporta velocidades de transmisión de 1.5Mbps a 12Mbps (Low-Speed a Full-Speed)
• Incorpora soporte para Modo USB Device y USB Host
• Detecta la conexión y desconexión del dispositivo USB
• Permite comunicación mediante interfaz de host SPI 6MHz
• Soporta tarjetas SD, MMC y TF compatibles.
• Soporta Sistema de Archivos FAT12, FAT16 y FAT32, con capacidad de hasta 32 GB (Memoria USB y Tarjeta SD)
• Función de Administración de Archivos: Abrir, Crear, Editar o Eliminar archivos.
• Admite tres interfaces de comunicación: Paralelo de 8 bits, Interfaz SPI, o Interfaz Serial.
• Tensión de Alimentación: 5 VDC (Internamente trabaja a 3.3VDC)
• La comunicación se debe realizar en 3.3V para no quemar el módulo
• Totalmente compatible con dispositivos basados en el CH372, o el módulo USB-HOST CH375.
