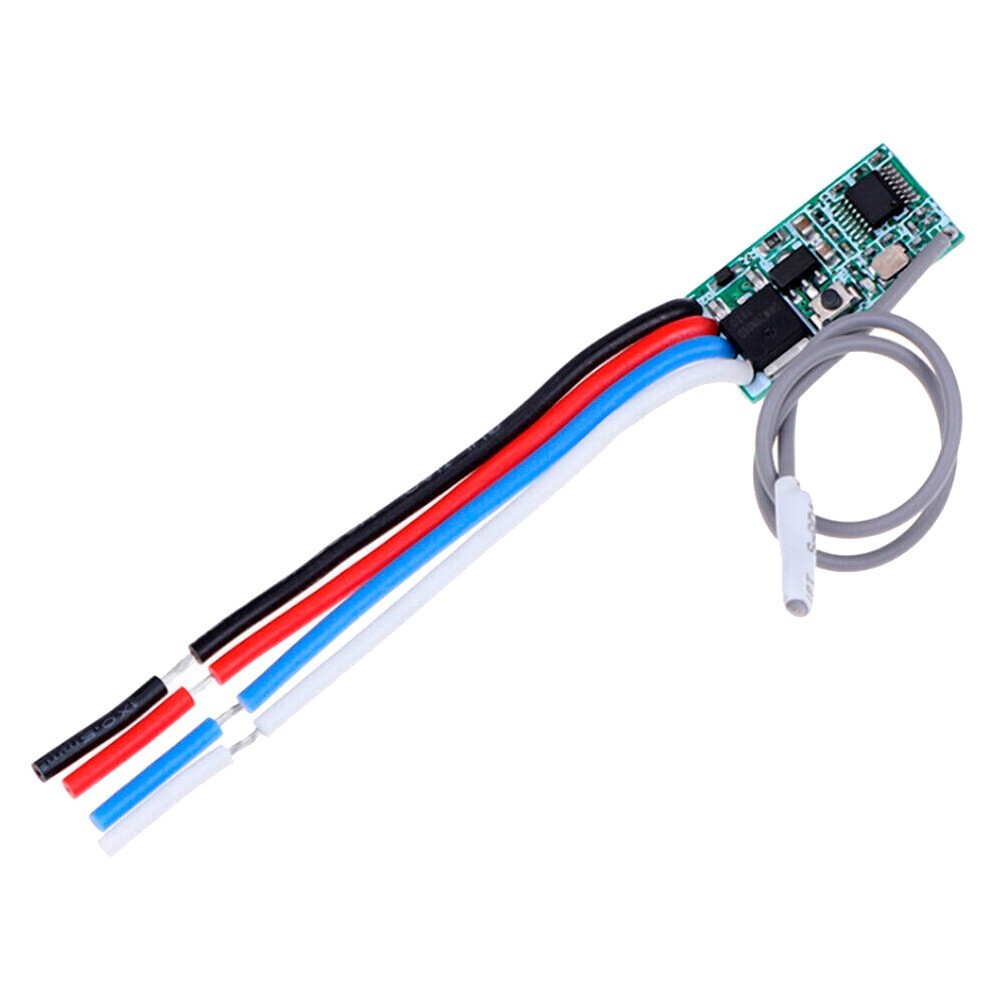

Este módulo receptor RF de 433MHz es un dispositivo compacto y de fácil implementación, diseñado para aplicaciones de control de iluminación, como luces LED, guirnaldas navideñas y otros sistemas de control mediante señal de radiofrecuencia.
Funciona con baja corriente de consumo en reposo, posee alta sensibilidad de recepción, y es compatible con el código de aprendizaje 1527 (código fijo).
Puede operar en distintos modos de activación: momentáneo (como pulsador), enclavado (como interruptor), y conmutado (como interruptor activado y desactivado por 2 botones), permitiendo adaptarse a diversas necesidades de automatización o control remoto.
Características:
• Marca: QIACHIP
• Tensión de Entrada: DC 3.6 V a 24 V
• Tensión de Salida: DC 3.6 V a 24 V
• Corriente de Carga Máxima: 2 A
• Corriente de Consumo: 3.6 a 5.5 mA
• Frecuencia de Trabajo: 433 MHz
• Sensibilidad de Recepción: ≥ -107 dBm
• Sistema de Modulación: ASK
• Formato de Código Compatible: Código Fijo Tipo 1527
• Cantidad Máxima de Controles Remotos Almacenables: hasta 10
• Modos de trabajo: Momentáneo (Pulsador), Enclavado (Interruptor), Conmutado (Interruptor de 2 Puntos de Control)
• Temperatura de Funcionamiento: -20 °C a 80 °C
• Dimensiones (PCB): 11 x 22.5mm
• Largo Cables: 70mm (4 cables 22AWG)
• Largo Antena: 17cm aproximadamente
Modos de Operación:
• Modo 1 Pulsador: Activa salida con un toque sostenido en el botón del control remoto agregado, y desactiva al soltar el botón
• Modo 2 Interruptor: Activa salida con un toque en el botón del control remoto agregado, y desactiva con otro toque en el mismo botón
• Modo 3 Interruptor de 2 Puntos de Control: Activa salida con un toque en un botón del control remoto agregado, y desactiva con otro toque en un segundo botón agregado (requiere el uso de un control con al menos 2 botones o 2 controles remotos)
Agregar y Remover Controles:
• Agregar: Presione el Botón de Aprendizaje de 1 a 3 veces según el modo de operación que desee en el control a agregar (un toque para el modo 1, 2 toques para el modo 2 o 3 para el modo 3). El LED se encenderá y quedara fijo. Presione el botón del control remoto para agregarlo al módulo. El LED se apagará.
En el caso del modo 3, luego de agregar el primer botón, el LED volverá a encenderse y quedará fijo a la espera del botón que se usara para apagar la salida.
• Remover: Presione el botón de programación 8 veces, el LED indicador parpadeará y posterior a ello se apagará. En el receptor se borrarán todos los controles agregados.
NOTA: NO incluye control remoto
