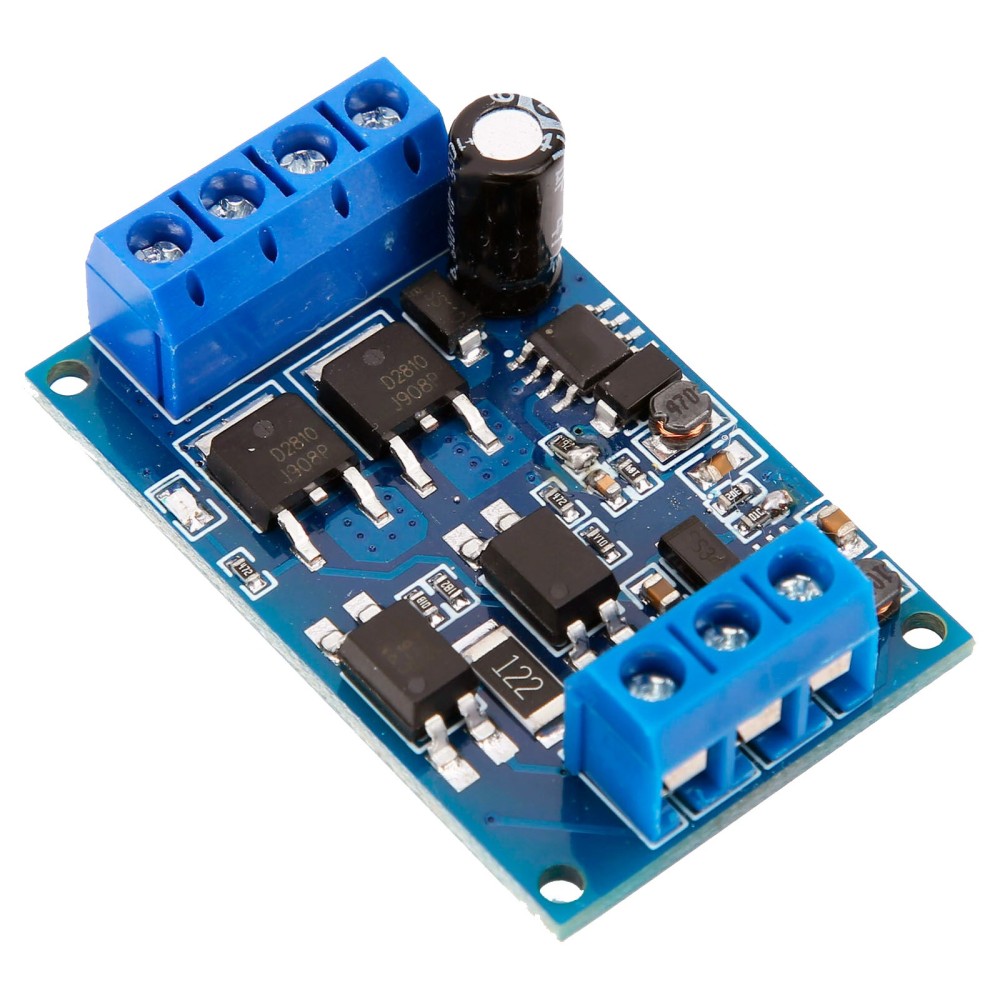

Este módulo de control de potencia con doble MOSFET permite activar y manejar cargas de alto consumo utilizando una señal de activación de baja tension, ya sea por disparo en alto/bajo, o mediante señal PWM.
Gracias a su diseño con dos MOSFETs en paralelo, ofrece una baja resistencia interna, permitiendo manejar altas corrientes de forma eficiente. Es ideal para controlar motores, luces LED, válvulas solenoides y otros dispositivos de alta potencia en proyectos de automatización, control industrial o electrónica DIY.
Características:
• Tensión de Funcionamiento: 4V a 60V DC
• Fuente de Disparo: Nivel Alto (DC 3.0V–24V) / Nivel Bajo (DC 0V–0.6V)
• Tipo de Control: Señal PWM o Disparo por Interruptor/Señal Digital IO (solo una a la vez)
• Frecuencia de Señal PWM Soportada: 0 – 2.5KHz
• Capacidad de Salida: DC 4V–60V
• Corriente Continua: 10A (a temperatura ambiente)
• Potencia Máxima de Salida: 600W
• Corriente Máxima: 15A (requiere disipador no incluido si se usa en valores cercanos al máximo)
• Aislamiento: Aislamiento óptico por Optoacoplador
• Indicadores LED: Indicador de estado de la salida
• Conexión de Entrada de Potencia: Terminal DC+(VIN+) y DC-(VIN-)
• Conexión de Salida a la Carga: Terminal OUT+ y OUT- (OUT+ y DC+/VIN+ están eléctricamente conectados)
• Aplicaciones: Control de motores DC, bombillas LED, tiras LED, microbombas, válvulas solenoides, etc.
• Temperatura de Trabajo: -40 a 85 °C
• Tamaño del Módulo: 3.4 × 1.7 × 1.2 cm
Precauciones:
1.- No aplicar tensiones de disparo entre 0.6V y 3.0V para evitar daños en el MOSFET. El modulo no podrá determinar si la señal está en Alto o Bajo
2.- Solo debe conectarse un método de control. Ya sea mediante señal PWM en los pines PWM y GND, o señal de control Alto/Bajo en los pines SWITCH y GND. Intentar controlar la tarjeta con ambas señales activas quemará la tarjeta
