El módulo WCS1700 es un sensor de corriente basado en efecto Hall, diseñado para medir corriente alterna (AC) y corriente continua (DC) de manera precisa y aislada. El módulo incluye un núcleo con orificio pasante de 9 mm, permitiendo pasar el conductor que lleva la corriente a medir, y genera una salida analógica proporcional a la intensidad detectada. Es ideal para aplicaciones como monitoreo de consumo eléctrico, control de motores, protección contra sobrecorriente y sistemas inteligentes de gestión de energía.
Características:
• Modelo: WCS1700
• Tipo de sensor: Sensor lineal de corriente basado en efecto Hall
• Rango de corriente (DC): ±0 a 70 A
• Rango de corriente (AC RMS): hasta 50 A
• Sensibilidad: 33 mV/A
• Diámetro del orificio pasante: 9 mm
• Rango de voltaje de operación: 3 V a 12 V
• Tensión recomendada (típico): 5 V
• Corriente de operación: 3.5 mA (típico), máximo 6 mA
• Tensión de salida en corriente cero: ≈ 2.5 V (con Vcc de 5 V)
• Salida: Tensión proporcional a la corriente medida (con respecto a Vcc)
• Banda de frecuencia: 23 kHz
• Tensión de aislamiento: 4000 V
• Temperatura de operación: -20 °C a +125 °C
• Temperatura de almacenamiento: -65 °C a +150 °C
• Disipación de potencia máxima: 1 W
• Ruido de salida sin capacitor: 7.5 mV (peak to peak)
• Ruido de salida con capacitor de 0.01 µF: 1 mV (peak to peak)

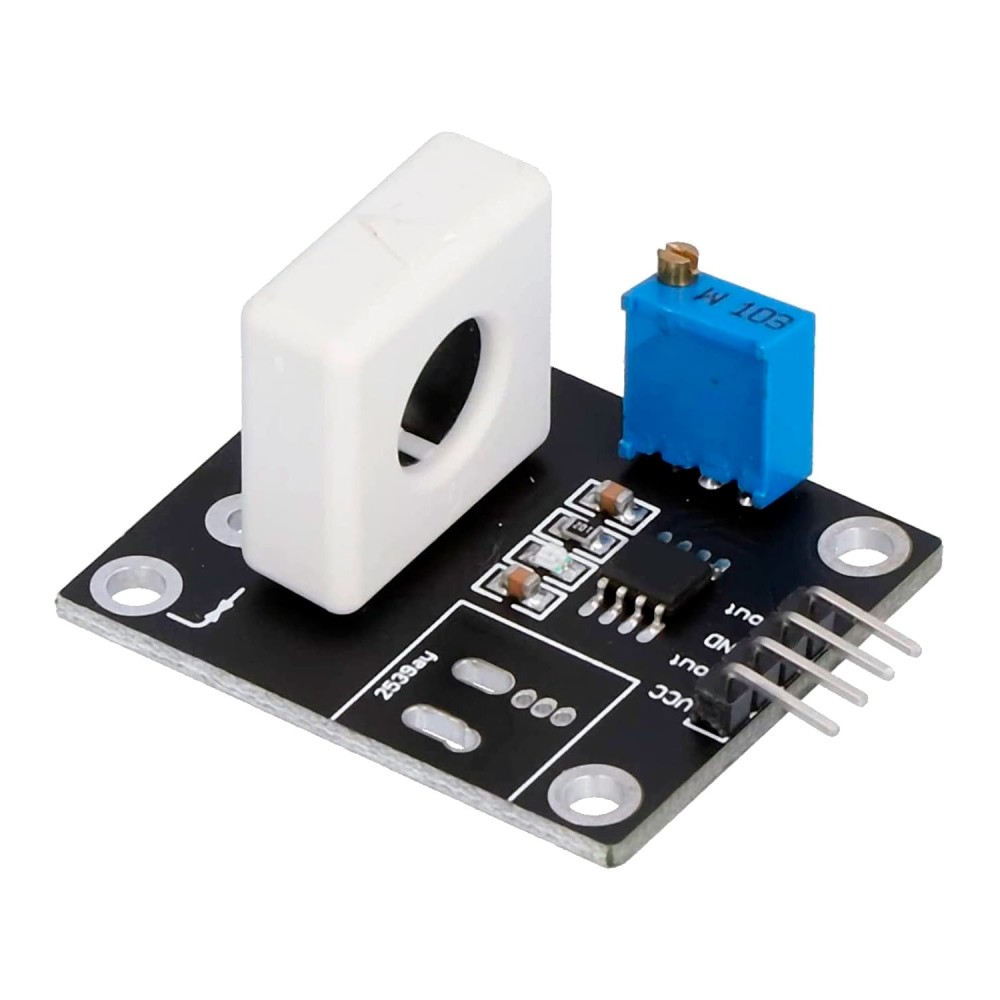

Conexiones del Módulo (ver pines en las imágenes):
• VCC: Alimentación (3–12 VDC, recomendado 5 VDC)
• GND: Tierra
• AOUT (Analog Out): Señal analógica proporcional a la corriente medida
• DOUT (Digital Out): Salida digital de nivel (según umbral ajustable con potenciómetro)
Pasos de conexión:
1. Alimentación: Conecta el pin VCC al positivo de tu fuente de alimentación (ej. 5 V) y GND al negativo.
2. Cable de medición: Pasa el cable cuya corriente deseas medir a través del agujero del sensor (sin necesidad de cortar ni interrumpir el circuito original).
3. Lectura analógica (AOUT): Conecta el pin AOUT a un puerto analógico de tu microcontrolador (ej., Arduino, ESP32) para obtener un voltaje proporcional a la corriente. Asegura que los niveles de tensión en que podría oscilar la medición estén dentro del rango soportado por la entrada.
4. Lectura digital (DOUT): Si quieres usar la salida digital, ajusta el potenciómetro azul (threshold knob) para fijar el umbral de corriente. Cuando se exceda ese umbral, el pin DOUT cambiará de estado (alto/bajo), lo que puedes leer como una señal lógica.
5. Reducción de ruido: Se recomienda colocar un capacitor de 0.01–0.1 µF entre el pin AOUT y GND para estabilizar la señal y reducir el ruido eléctrico.
